Nakrętki skrzydełkowe wersja amerykańska, gwint metryczny, stal nierdzewna A2
DIN 315

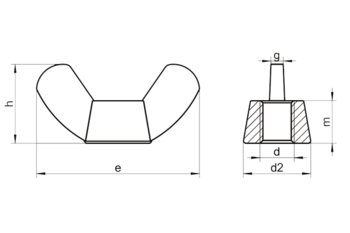

| d |
e |
h | m | d2 | g |
| M3 | 15,3 | 8,8 | 2,4 | 6,8 | 1,2 |
| M4 | 17,6 | 8,8 | 2,9 | 8,0 | 1,6 |
| M5 | 22,5 | 10,5 | 4,1 | 10,3 | 2,1 |
| M6 | 27,8 | 12,9 | 5,1 | 12,7 | 2,5 |
| M8 | 30,3 | 14,8 | 5,6 | 13,8 | 2,8 |
| M10 | 36,2 | 17,3 | 6,8 | 16,5 | 3,3 |
| M12 | 49,4 | 22,30 | 9,0 | 22,5 | 4,5 |
| M14 | 52,7 | 30,8 | 10,0 | 26 | 6,0 |
| M16 | 58,3 | 30,8 | 10,7 | 26,6 | 6,3 |
| M18 | 66,5 | 31,2 | 12,2 | 29,3 | 7,2 |
| M20 | 66,5 | 31,2 | 12,2 | 29,3 | 7,2 |
| d | e | h | m | d2 | g |
Przykład do zamówienia: DIN 315 AM M5 A2
- DIN 315 - wykonanie zgodne z normą
- AM - wersja amerykańska
- M5 - rozmiar gwintu
- A2 - stal nierdzewna
Dostępne rozmiary oznaczone są kolorem zielonym w tabeli. Czas realizacji wynosi zwykle 1-2 dni robocze.
Inne wykonania
Chętnie doradzimy optymalny dobór śrub, nakrętek, podkładek itp.
Wyślij zapytanie pod adres: wojtech@wojtech.com.pl
Zadzwoń pod numer: 42 652 11 89
