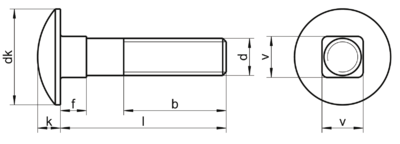

Śruby łeb grzybkowy, z podsadzeniem, klasa 8.8, ocynk biały
DIN 603, ISO 8677, PN 82406
| dk max |
13,55 |
16,55 |
20,65 |
24,65 | 30,65 | 38,8 |
46,8 |
| k max |
3,3 | 3,88 | 4,88 | 5,38 | 6,95 | 8,95 | 11,05 |
| f max |
4,1 | 4,6 | 5,6 | 6,6 | 8,75 | 12,9 | 15,9 |
| v max |
5,48 | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 |
| b l<125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| b 125<l<200 | 41 | 45 | 49 | 57 | 65 | ||
| d/l |
M5 | M6 | M8 |
M10 |
M12 |
M16 |
M20 |
| 16 | |||||||
| 20 | |||||||
| 25 | |||||||
| 30 | |||||||
| 35 | NP | NP | |||||
| 40 | NP | NP | NP | ||||
| 45 | NP | NP | NP | NP | |||
| 50 | NP | NP | NP | NP | |||
| 55 | NP | NP | NP | NP | |||
| 60 | NP | NP | NP | NP | NP | ||
| 65 | NP | NP | |||||
| 70 | NP | NP | NP | NP | NP | NP | |
| 75 | NP | ||||||
| 80 | NP | NP | NP | NP | NP | NP | NP |
| 90 | NP | NP | NP | NP | |||
| 100 | NP | NP | NP | NP | NP | NP | |
| 110 | NP | NP | NP | NP | |||
| 120 | NP | NP | NP | NP | NP | ||
| 130 | NP | NP | NP | ||||
| 140 | NP | NP | NP | NP | |||
| 150 | NP | ||||||
| 160 | NP | NP | |||||
| 170 | NP | ||||||
| 180 | NP | ||||||
| 190 | NP | NP | |||||
| 200 | MP | NP | |||||
| 210 | NP | NP | |||||
| 220 | NP | NP | |||||
| 240 | NP | NP | |||||
| 260 | NP | ||||||
| 300 | NP | ||||||
| d/l | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
Przykład do zamówienia: DIN 603 M6x20 8.8 OC B
- DIN 603 - wykonanie zgodne z normą
- M6 - rozmiar gwintu
- 20 - długość śruby "l" w mm
- 8.8 - klasa własności mechanicznych
- OC B - ocynk biały
Dostępne rozmiary oznaczone są kolorem zielonym w tabeli, litera "NP" w okienku oznacza niepełny gwint.
Czas realizacji wynosi zwykle 1-2 dni robocze.
Inne wykonania
Chętnie doradzimy optymalny dobór śrub, nakrętek, podkładek itp.
