Śruby łeb sześciokątny, kołnierz stożkowy,gwint drobnozwojny, klasa 10.9, ocynk płatkowy

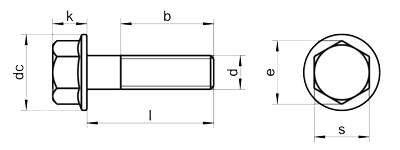

DIN 6921, PN 82247
| b l≤125 | 26 | 30 | 34 | 38 |
| b l>125 | 32 | 36 | 40 | 44 |
| k |
9,2 | 11,5 | 12,8 | 14,4 |
| s | 15 | 16 | 18 | 21 |
| dc | 22,3 | 26,6 | 35,0 | |
| e | 16,50 | 17,62 | 23,15 | |
| d/l |
M10x1,25 |
M12x1,5 |
M14x1,5 |
M16x1,5 |
| 25 | ||||
| 30 | ||||
| 35 | ||||
| 40 | ||||
| 45 | ||||
| 50 | ||||
| 55 | ||||
| 60 | ||||
| 65 | ||||
| 70 | ||||
| 80 | ||||
| 90 | ||||
| 100 | ||||
| d/l | M10x1,25 | M12x1,5 | M14x1,5 | M16x1,5 |
Przykład do zamówienia: DIN 6921 M10x1,25x30 10.9 OC PŁ.
- DIN 6921 - wykonanie zgodne z normą
- M10x1,25 - rozmiar gwintu drobnozwojnego
- 30 - długość śruby "l" w mm
- 10.9 - klasa własności mechanicznych
- OC PŁ. - ocynk płatkowy
Dostępne rozmiary oznaczone są kolorem zielonym w tabeli. Czas realizacji wynosi zwykle 1-2 dni robocze.
Inne wykonania
Chętnie doradzimy optymalny dobór śrub, nakrętek, podkładek itp.
Wyślij zapytanie pod adres: wojtech@wojtech.com.pl
Zadzwoń pod numer: 42 652 11 89
