Śruby łeb sześciokątny, gwint niepełny, stal, klasa 10.9, ocynk płatkowy
DIN 931, ISO 4014, PN 82101

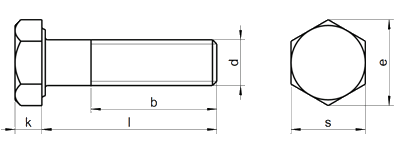

| b l≤125 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 54 | 60 | 66 |
| b l>125≤200 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 60 | 66 | 72 |
| b l>200 | 45 | 49 | 53 | 57 | 61 | 65 | 73 | 79 | 85 | |
| k |
5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 15 | 17 | 18,7 |
| s | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 36 | 41 | 46 |
| e | 14,38 | 18,90 | 21,10 | 24,49 | 26,75 | 30,14 | 33,53 | 39,98 | 45,2 | 50,85 |
| d/l |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 | M20 |
M24 |
M27 | M30 |
| 35 | ||||||||||
| 40 | ||||||||||
| 45 | ||||||||||
| 50 | ||||||||||
| 55 | ||||||||||
| 60 | ||||||||||
| 65 | ||||||||||
| 70 | ||||||||||
| 75 | ||||||||||
| 80 | ||||||||||
| 90 | ||||||||||
| 100 | ||||||||||
| 110 | ||||||||||
| 120 | ||||||||||
| 130 | ||||||||||
| 140 | ||||||||||
| 150 | ||||||||||
| 160 | ||||||||||
| 180 | ||||||||||
| 200 | ||||||||||
| 220 | ||||||||||
| 240 | ||||||||||
| d/l | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M24 | M27 | M30 |
Przykład do zamówienia: DIN 931 M8x50 10.9 OC PŁ.
- DIN 931 - wykonanie zgodne z normą
- M8 - rozmiar gwintu
- 50 - długość śruby "l" w mm
- 10.9 - klasa własności mechanicznych
- OC PŁ. - ocynk płatkowy
Dostępne rozmiary oznaczone są kolorem zielonym w tabeli. Czas realizacji wynosi zwykle 1-2 dni robocze.
Inne wykonania
Chętnie doradzimy optymalny dobór śrub, nakrętek, podkładek itp.
Wyślij zapytanie pod adres: wojtech@wojtech.com.pl
Zadzwoń pod numer: 42 652 11 89
