Podkładki okrągłe sprężyste, łukowe, stal ocynk galwaniczny biały
DIN 128A

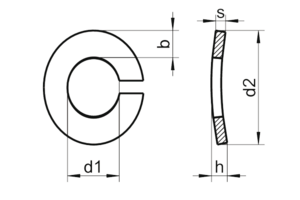

| s | 1,0 | 1,3 | 1,6 | 1,8 | 2,1 | 2,4 | 2,8 | 2,8 | 3,2 | 3,2 | 4,0 | 4,0 | 6,0 |
| h min |
1,5 | 2,0 | 2,45 | 2,85 | 3,35 | 3,9 | 4,5 | 4,5 | 5,1 | 5,1 | 6,5 | 6,5 | 9,5 |
| b | 1,8 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,0 | 6,0 | 6,0 | 7,0 | 7,0 | 8,0 |
| d2 max |
9,2 | 11,8 | 14,8 | 18,1 | 21,1 | 24,1 | 27,4 | 29,4 | 33,6 | 35,9 | 40,0 | 43,0 | 48,2 |
| d1 min |
5,1 | 6,1 | 8,1 | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 | 22,5 | 24,5 | 27,5 | 30,5 |
| pod gwint |
M5 |
M6 |
M8 |
M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
Przykład do zamówienia: DIN 128A M6 OC B
- DIN 128A - wykonanie zgodne z normą
- M6 - rozmiar pod gwint
- OC B - ocynk galwaniczny biały
Dostępne rozmiary oznaczone są kolorem zielonym w tabeli. Czas realizacji wynosi zwykle 1-2 dni robocze.
Inne wykonania
Chętnie doradzimy optymalny dobór śrub, nakrętek, podkładek itp.
Wyślij zapytanie pod adres: wojtech@wojtech.com.pl
Zadzwoń pod numer: 42 652 11 89
